Verwenden von BPMN-Elementen

Bei der Erstellung eigener Prozessmodelle können Sie folgende BPMN-Elemente des BPMN-Standards 2.0 verwenden:

BPMN-Element

Restriktionen


Start event (Startereignis)

Erlaubte Ereignistypen: None, Timer

Nur in eventbasierten Subprozessen: Eskalation, Error


End event (Endereignis)

Erlaubte Ereignistypen: Keine, Terminierung, Eskalation, Error.


Intermediate boundary event (angeheftetes Zwischenereignis)

Erlaubte Ereignistypen: Timer, Eskalation, Error.


Intermediate catch event (Zwischenereignis mit wartender Funktion)

Erlaubte Ereignistypen: Timer.


Intermediate throw event (Zwischenereignis mit auslösender Funktion)

Erlaubte Ereignistypen: Eskalation.


User Task (Benutzeraktivität)


Send Task (Sendenaktivität)

Nur zur Anbindung von Services.


Receive Task (Empfangenaktivität)

Nur zur Anbindung von Services.


Service Task (Serviceaktivität)

Nur definierte Aktionen (writeLocalVariables, writeGlobalVariable oder writerMultiInstanceVariables) erlaubt.


Gateway (Verzweigung)

Erlaubte Verzweigungstypen: Exclusiv, Parallel, Inclusiv.


Sequence flow (Sequenzfluss)


Sub process (Subprozesse)

Erlaubte Subprozesstypen: Normal, eventbasiert (s. Startereignis)

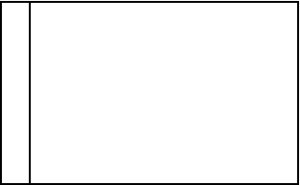

Pool/Participant/Lane

Pro Prozessdiagram ist maximal ein Pool bzw. Participant erlaubt.

Allgemeine Einschränkungen

Für alle Elemente gelten folgende Restriktionen:

  • Ausdrücke bei In- und Output-Parametern unterliegen den Restriktionen für Ausdrücke.

  • Es sind ausschließlich die folgenden camunda-Erweiterungen erlaubt:

    • camunda:inputOutput

    • camunda:properties

    • camunda:property

    • camunda:failedJobRetryTimeCycle

    • camunda:asyncBefore

    • camunda:asyncAfter

    • camunda:formKey
